상수도맨홀
『물가자료 2019년 01월호 218P』
상수도 관로 내에서 여러 가지 기능을 수행하는 공기밸브, 제수밸브, 감압밸브, 유량계 등과 같은 다양한 밸브의 보호실 역할과 밸브의 관리를 위한 유지보수 공간으로서의 기능을 수행합니다.
특징
◎ 우수한 기술력
- 뛰어난 시공성, 규격몰드 외 변환치수 제작 가능 (자체 몰드보유)
- 하부블록 내부 슬래브에 드레인 피트 구성
- 내부 중간벽체 형성 가능 (이토변실)
◎ 제품의 안정성
- 엄격한 품질관리
- 암수접합방식, 고무링, 그라우트제충진 등의 시공 방법으로 수밀성 극대화
◎ 경제성
- 공기단축으로 인한 비용절감, 민원발생 최소화
- 폐기물처리 등 기타 관리비용 절감효과
◎ 친환경성
- 공장 프리캐스트 제품으로 현장에 반입되어 소음, 분진, 폐기물, 토양오염 등의 요소를 사전억제
◎ 제수밸브 / 제수밸브실 : 관내 유수의 정지와 수량을 조절하기 위하여 설치
◎ 공기밸브 / 공기밸브실 : 관내에 공기를 배제하거나 흡인하기 위한 목적으로 설치
◎ 유량계 / 유량계실 : 수량과 물의 흐름방향 및 행방의 파악을 위하여 설치
◎ 배수(drain) 설비 (이토관/이토변실) : 관을 매설하였을 때에 관의 바닥에 남은 이토나 모래 등 협잡물을 배출하고, 관내에
발생한 탁질수의 배제와 공사 및 사고 등 비상시나 평소의 유지관리상 관내의 청소와 정체수의 배제 등을 목적으로 설치
◎ 맨홀과 점검구 : 관경 800mm 이상의 관로에 대해서는 관로의 시공과 유지관리시 내부 누수공의 확인이나 검사와 보수를
위하여 필요한 장소에 맨홀을 설치하고, 800mm 미만의 관로에는 점검구를 둘 수 있다.
(상수도공사 표준시방서 2007 환경부 제정, 상수도 시설기준 2010 환경부 제정)
시공전경
하부블록 설치전경
관로 시트작업 후 그라우트제 충진작업 전경

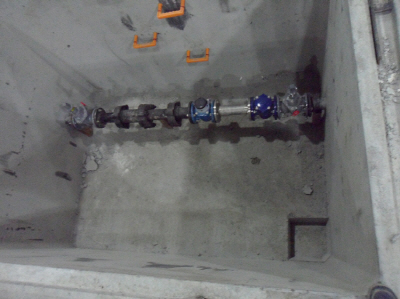

벨브류 설치전경

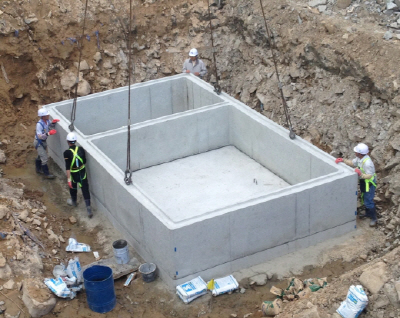

2련구조 설치전경

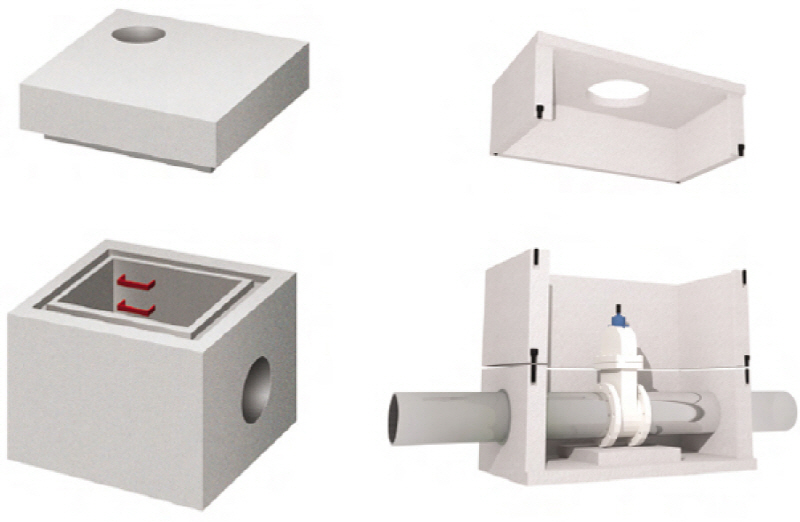

규격 ~ S : 상부블록, H : 높이조절용블록, B : 하부블록
| 구 분 | 규 격 | A | B | H | H1 | T | 중량(kg) | |
|---|---|---|---|---|---|---|---|---|
특2호 1200×1200 |
상 부 블 록 | S250 | 1,200 | 1,200 | 250 | 250 | 1,806 | |
| S500 | 500 | 2,713 | ||||||
| 높이조절블록 | H500 | 500 | 1,813 | |||||
| H750 | 750 | 2,719 | ||||||
| H1000 | 1,000 | 3,625 | ||||||
| 하 부 블 록 | B1200 | 1,200 | 250 | 6,156 | ||||
특3호 1500×1200 |
상 부 블 록 | S250 | 1,500 | 1,200 | 250 | 250 | 2,125 | |
| 높이조절블록 | H250 | 250 | 1,000 | |||||
| H500 | 500 | 2,000 | ||||||
| H750 | 750 | 3,000 | ||||||
| H1000 | 1,000 | 4,000 | ||||||
| 하 부 블 록 | B1500 | 1,500 | 250 | 8,125 | ||||
특4호 1500×1500 |
상 부 블 록 | S250 | 1,500 | 1,500 | 250 | 250 | 2,500 | |
| 높이조절블록 | H250 | 250 | 1,094 | |||||
| H500 | 500 | 2,188 | ||||||
| H750 | 750 | 3,281 | ||||||
| H1000 | 1,000 | 4,375 | ||||||
| 하 부 블 록 | B1500 | 1,500 | 250 | 9,063 | ||||
특5호 1800×1800 |
상 부 블 록 | S250 | 1,800 | 1,800 | 250 | 250 | 3,306 | |
| 높이조절블록 | H250 | 250 | 1,281 | |||||
| H500 | 500 | 2,563 | ||||||
| H750 | 750 | 3,844 | ||||||
| H1000 | 1,000 | 5,125 | ||||||
| 하 부 블 록 | B1500 | 1,500 | 250 | 10,994 | ||||
특6호 2000×2000 |
상 부 블 록 | S250 | 2,000 | 2,000 | 250 | 250 | 3,906 | |
| S500 | 500 | 5,312 | ||||||
| 높이조절블록 | H500 | 500 | 2,813 | |||||
| H750 | 750 | 4,219 | ||||||
| H1000 | 1,000 | 5,625 | ||||||
| 하 부 블 록 | B1000 | 1,000 | 250 | 9,531 | ||||
특7호 2500×2500 |
상 부 블 록 | S250 | 2,500 | 2,500 | 250 | 250 | 5,625 | |
| 높이조절블록 | H250 | 250 | 1,719 | |||||
| H500 | 500 | 3,438 | ||||||
| H750 | 750 | 5,156 | ||||||
| H1000 | 1,000 | 6,875 | ||||||
| 하 부 블 록 | B1000 | 1,000 | 250 | 12,500 | ||||
| 기타규격 | 상 부 블 록 | S250 | 1,000 ~ 3,000 (100단위) |
1,000 ~ 6,000 (100단위) |
250 | 250 or 300 |
규격별 중 량 재산정
다 련 구 조 가 능 |
|
| 높이조절블록 | H250 | 250 | ||||||
| H500 | 500 | |||||||
| H750 | 750 | |||||||
| H1000 | 1,000 | |||||||
| 하 부 블 록 | B1000 | 1,000 | 250 ~ 400 (50단위) |
|||||
