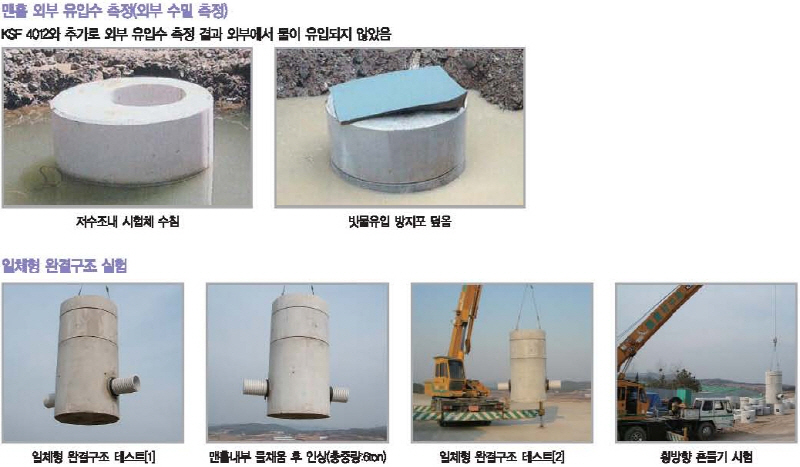

KS F 4012『물가자료 2019년 01월호 218P』

조립식 사다리

맨홀생산시 너트부를 삽입생산 후 시공전후에 고정하여 사용합니다.

•

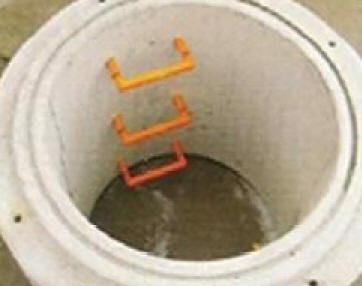

  조립식 PE코팅 사다리
•

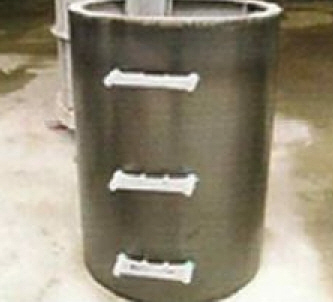

  거푸집에 너트부 고정
•
  제품 생산 후 사다리 고정

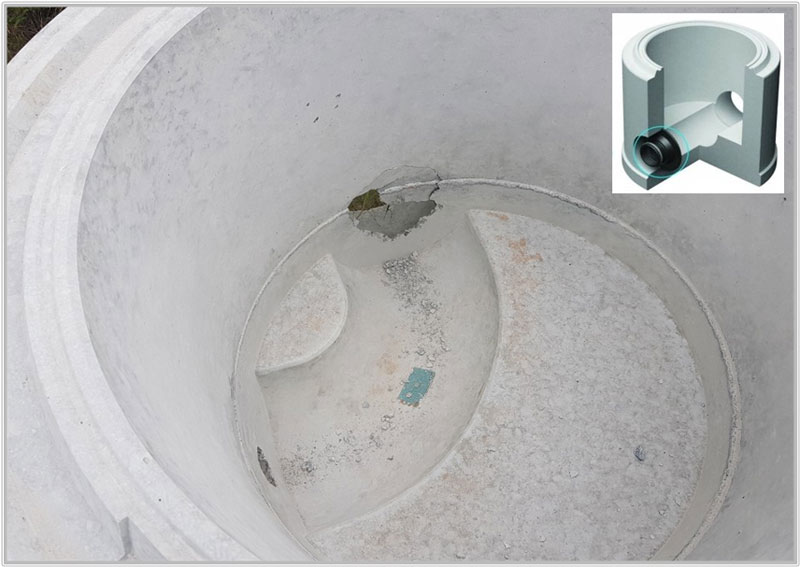

인버터

인버터 각도는 15° 단위로 구성되며 T형, Y형, 십자형 등의 제작이 가능합니다.

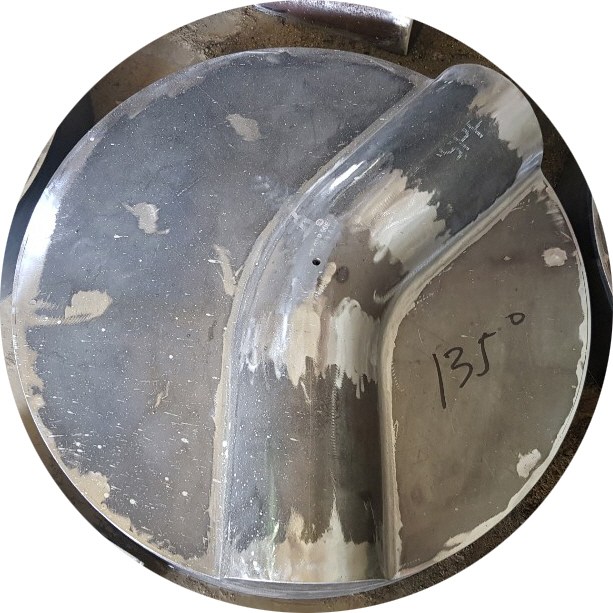

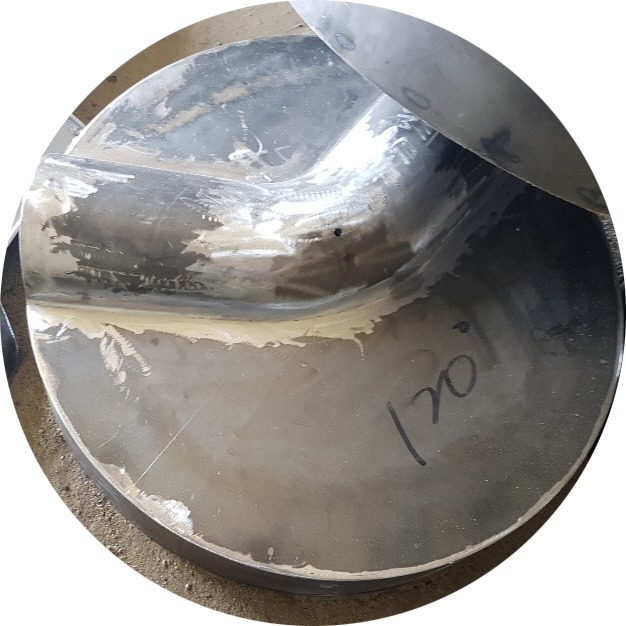

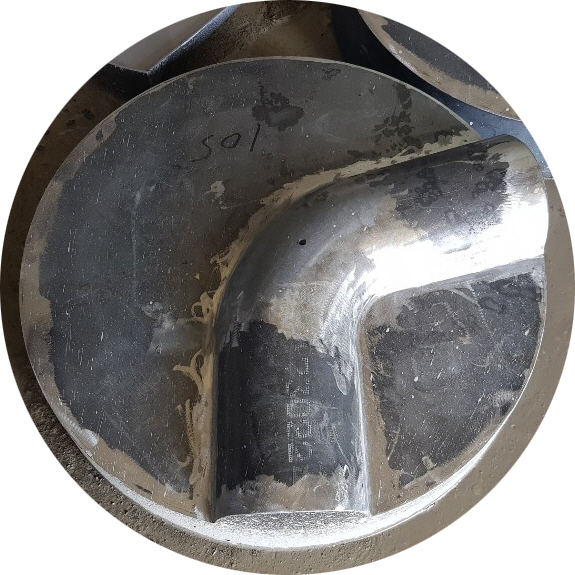

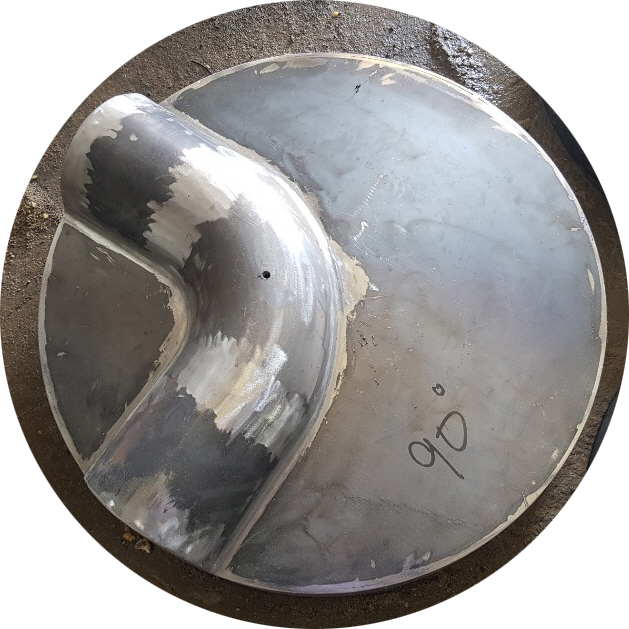

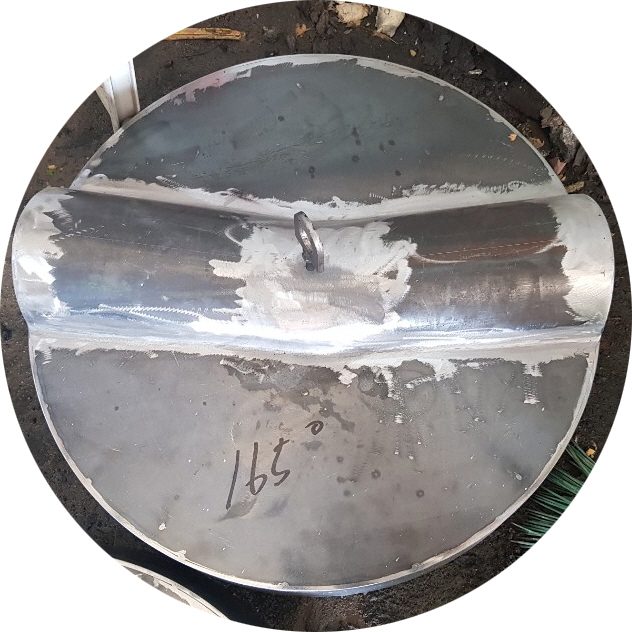

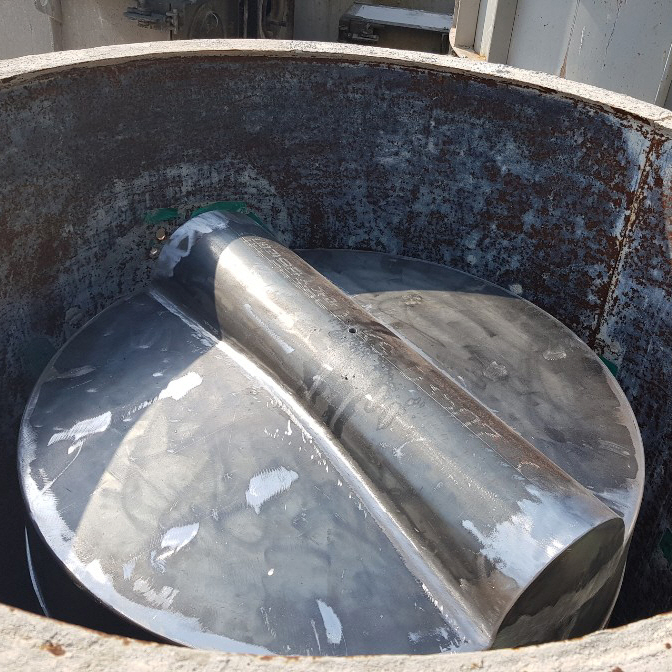

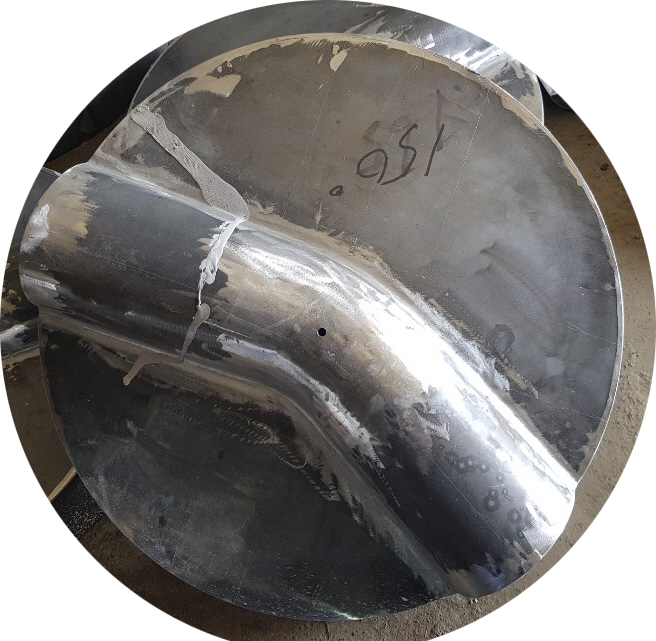

인버터 몰드(거푸집) 구성

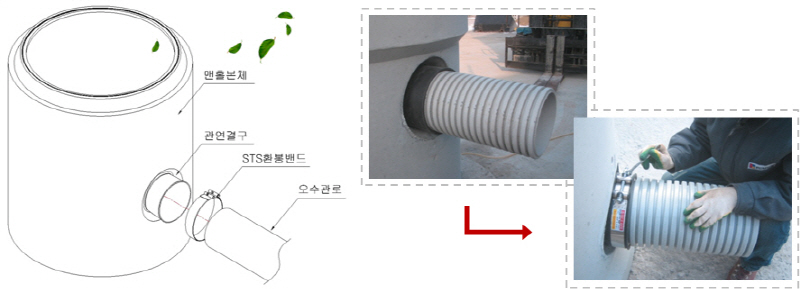

고무커넥터 일체형 맨홀을 이용한 관로연결 방법

하수관로와 맨홀이 접합되는 부분에 고무커넥터를 일체형으로 장착한 조립식P.C맨홀로써 현장에서는 맨홀블록을 적층하여 시공 후 배수관을 커넥터에 삽입하고 체결밴드를 체결함으로써 시공이 완료되도록 개발된 제품입니다.

특징

• 시공시간 단축 : 하수관 삽입 후 밴드의 채결만으로 시공이 완료되어 맨홀을 바로 매설
• 편리한 시공성 : 공법의 최소화로 간단하고 편리하게 시공이 가능
• 완벽한 수밀성 : 맨홀과 일체로 삽입/생산되어 하수관의 수밀성 극대화

하수관 설치 예시

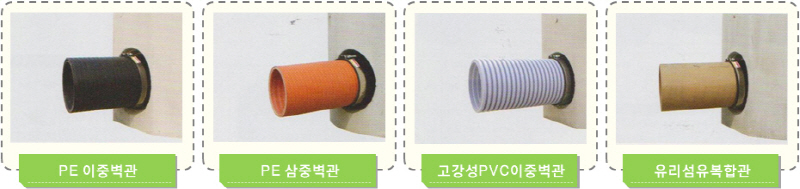

- 접합가능 관종 : PE이중벽관, PE삼중벽관, 고강성PVC이중벽관, 내충격PVC관, PVC관, VR관, 유리섬유복합관(GRP관), 덕타일주철관, KP삼중벽복층관, 철근콘크리트관(흄관), 레진관 등

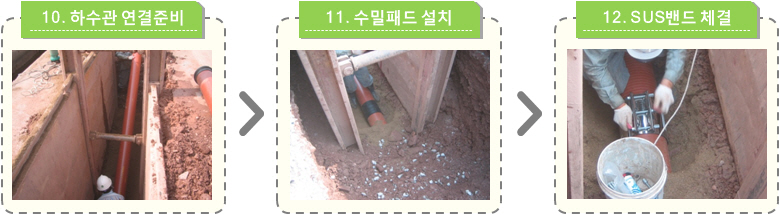

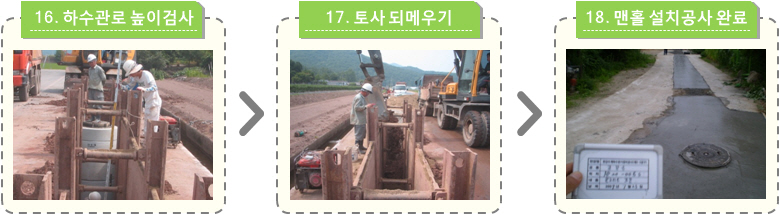

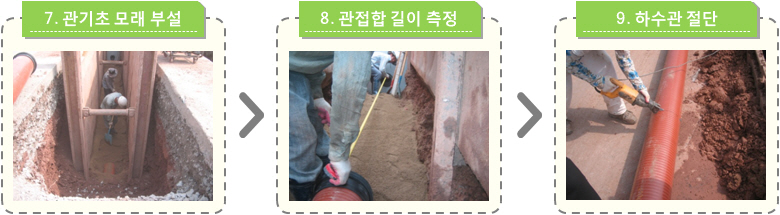

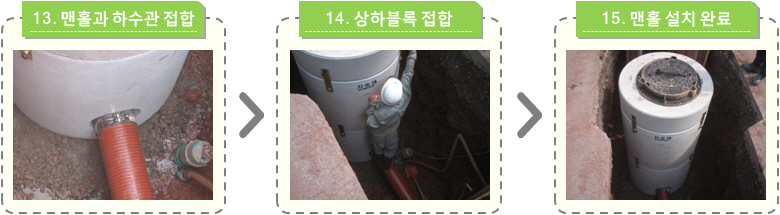

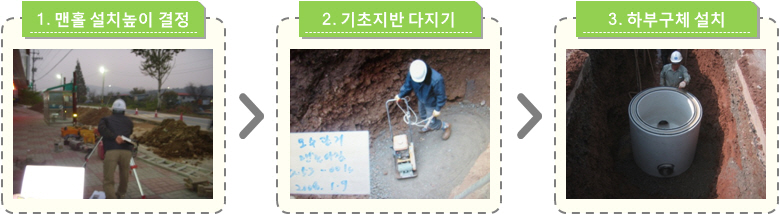

고무커넥터 일체형맨홀의 시공방법

보호캡을 이용한 관로연결 방법

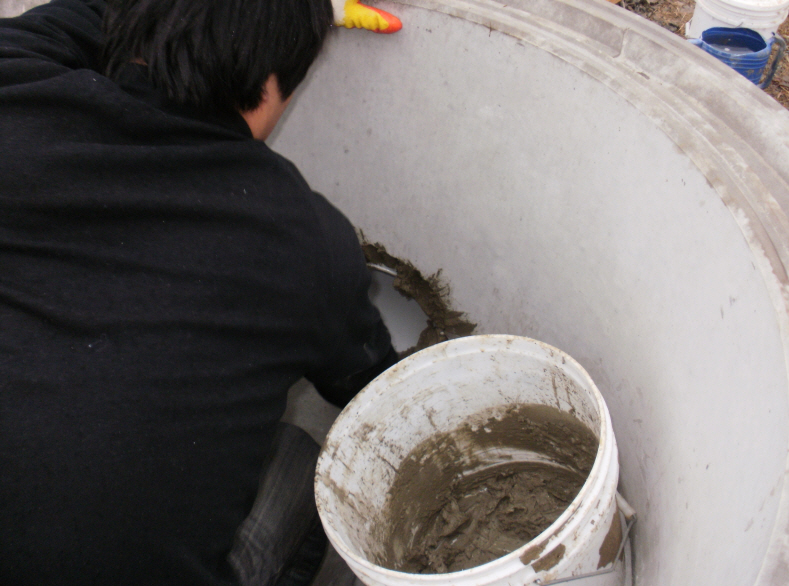

하수관로와 맨홀이 접합되는 부분에 무수축그라우트제를 충진하기 위해 외부에 보호캡 시공하고, 내부는 초속경시멘트 등의
몰탈마감을 완료 후 보호캡 상단의 몰탈주입구에 무수축그라우트제를 충진하여 일정시간 양생 후 매설하는 방식입니다.

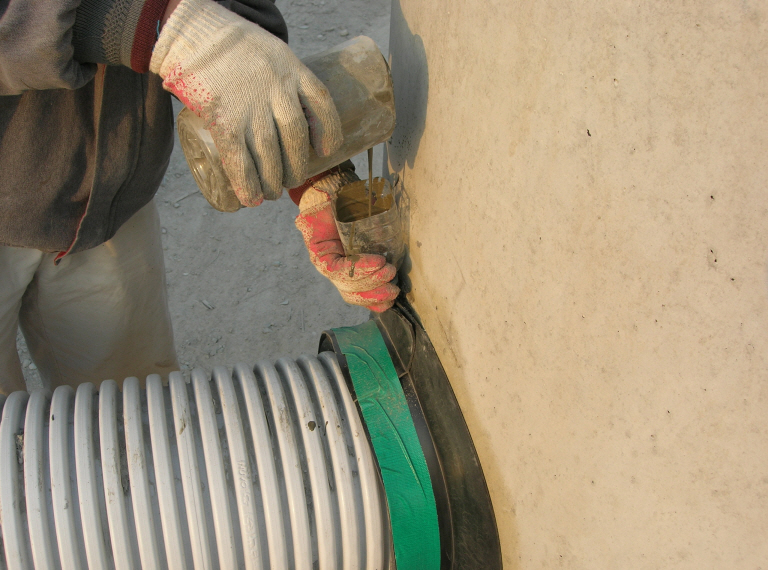

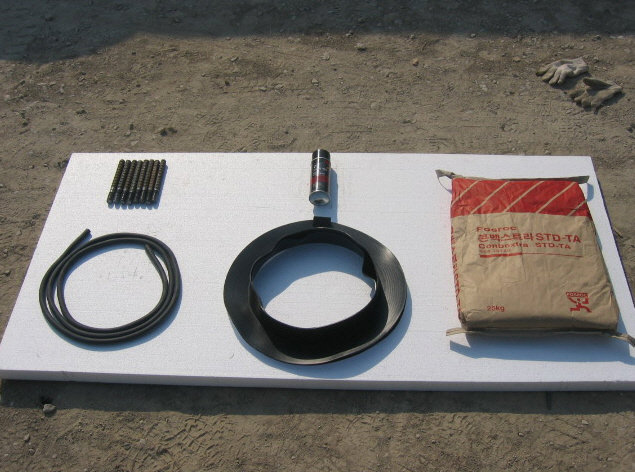

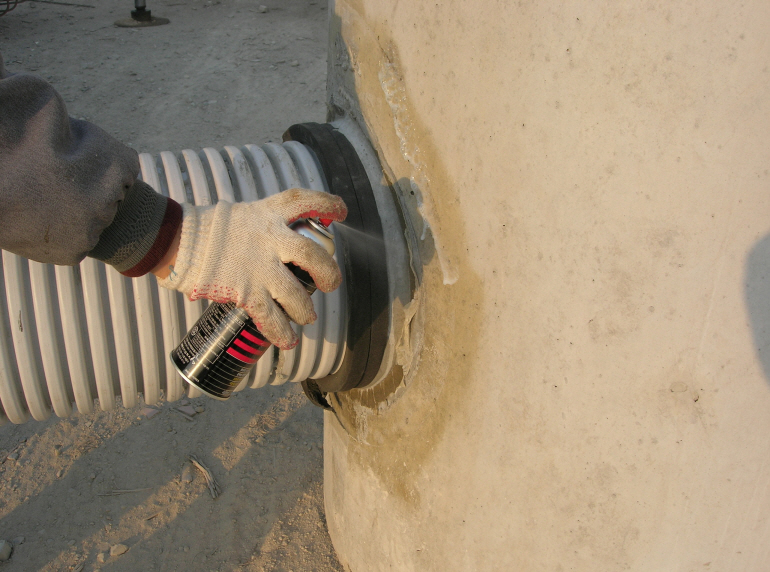

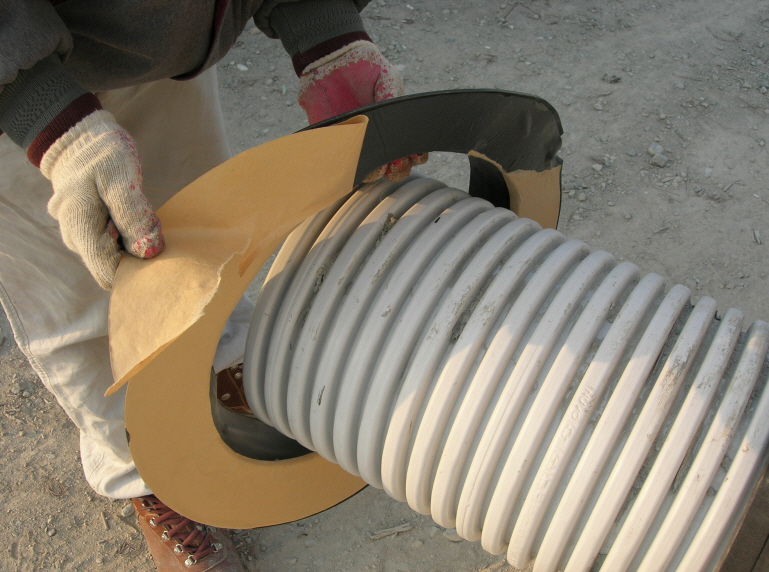

보호캡 시공방법
